智慧军营电子围栏周界报警管理系统技术方案

2020/12/26 12:57:13      点击:

第一部分 总体概况

5B1.1项目需求重点

1.1.1本周界总长约1000米,根据地形及需要共设置10个防区,使用4线制双防区主机5台,脉冲主机控制器(报警主机)1台及相应前端配件。可扩展与监控平台联动,并同时联动现场声光报警器发出鸣闪。每个防区报警时可在监控中心大屏上显示相应防区的视频画面;符合电子围栏的相关防护标准,电子围栏的每个防区均能独立工作,单个防区出现故障不影响其他防区的正常工作,每个防区都配有声光报警器,增加防范级别。电子围栏要做到无盲区、无死角、无漏洞。

1.1.2 中心控制部分可选配备电脑、与软件。电子地图显示防区报警,围栏报警时能在中心控制部分准确定位防区号,直观显示防区报警类型。网络报警主机可多点位控制及参数设置。





1.1.3 电子围栏前端部分,需要保证电子围栏整个系统的正常运行和较长的使用寿命,电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能。

第二部分 电子围栏系统设计方案

6B2.1 概述

电子围栏系统,就是在非出入通道的周边区域设置脉冲电子围栏探测器,形成一道电子围墙进行防范和管理。电子围栏系统是第一道防线,也是最重要的一道防线。担负着安全与保卫工作。当有人非法翻越围墙或破坏,电子围栏可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,电脑上会显示出入侵区域,同时,外接的声光报警器开始报警;中心值班人员就可以通知巡逻中的保卫人员立刻赶往现场处理。中心保卫人员在现场处理完毕后,系统恢复设置正常状态。

7B2.2 系统设计思想

结合安防设施的技术特点,并从智能化系统整体管理考虑,设计在周界建成的围墙上设置脉冲电子围栏探测器进行防护,对前端电压\防区布/撤防状态、防区短路/开路告警进行设置显示。

前端设备主要是电子围栏,电子围栏系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。在国外已被广泛使用在周界安防领域,可做到事前威慑,事发时阻挡并报警,还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离。电子脉冲每秒扫描一次电子墙的每一根导线,每个脉冲峰值有5000~9000伏,使入侵者难以攀越。另外本系统如遇断路、短路或失电,系统都会发出报警信号。还可以与任何报警系统联网使用,便于提高防范等级。

智能型周界安防阻挡报警系统,前端围栏每根线都有带电,使入侵者没有可乘之机。系统和交流电网有本质的不同,它采用了高压脉冲(5000-9000V)及低能量(小于5个焦耳),因而对人不会构成生命危害,同时电子围栏的中间承力杆和专用合金丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠。

系统可以分别输出脉冲主机和前端围栏两组报警信号,方便系统报警时用户及时检查出报警原因。

系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。

8B2.4 系统设计说明

 2.4.1防区布置

电子围栏防范区域需合理划分,才能高效管理周界报警系统。按照标准,本周界总长约1000米,根据地形及需要共设置10个防区,使用4线制双防区主机5台,脉冲主机控制器(报警主机)1台及相应前端配件。可扩展与监控平台联动,并同时联动现场及监控中心声光报警器。6线安装高度850mm,以达到防范不法分子闯入。当有人试探接触脉冲电子围栏时,就会被脉冲电子围栏上的高压脉冲击退,若有人破坏或强行入侵时,探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏短路或断路时,探测器现场发出报警信号,现场联动声光报警器,发出声光报警增加威慑,吓退入侵者,并通过报警线路传输至管理中心誉澄报警主机及声光报警器与中心平台控制软件,并通过报警主机和电脑软件显示相应防区报警位置同时展现,对报警防区内的警情状况一目了然,报警主机联动视频监控,保安人员通过大屏幕和电子围栏地图,可以迅速确定非法翻越的具体防区位置及报警情况,进行有效处理。并可由电脑操作整个周界报警设备参数调节,警情接收更方便。主机可选配后备电源,防止停电不报警提高防范级别。中心加现场多重报警、多重控制管理模式,大大提高防区的整体安防管理能力。整个防区的周界经过精心设计将处在一个严密的安防保护中。

下面对脉冲电子围栏的简单说明。

Ø  脉冲电子围栏探测器线与线之间空隙较小,能够强力防范入侵,更大程度保障安保巡视以及办公区的安全防范。

Ø  探测器能够更大程度的缩小盲区、盲点,让有歹意的入侵者无机可乘。

Ø  不但能够提高工作效率,还能有效防范入侵,更加能够减少工作人员的系统检查。

Ø  减少工作人员对周界人工管理,系统能够实时的监测管理。

17B2.4.2电源线以及信号线的布置

周界布线(电源线以及信号线)通过PVC管将线路置于围墙边缘,通过保卫室集中供电。建议由管理中心统一供给220V电源,再由现场变为探测器工作电压为其供电。

信号线需使用双绞线,如果周围有强电力干扰,或者磁场干扰,需使用带屏蔽层的双绞线,避免信号传输丢失。信号传输采用RS485总线制,每台前端脉冲主机需手拉手连接,即A-A ,B-B。不能把A和B连接(这是错误的)最后接到控制室的报警主机上面,外接电脑软件的,需再引一根线接到网络模块上面,通过网线接入电脑,使用软件和报警主机同时监控(同时连接报警主机需要设置为被动监视功能)。

前端探测器放置围墙边缘,用防雨箱做保护,通过高压线把前端合金线引到防雨箱的主机上,同时外接声光报警器。一旦发生警情,保卫室的报警主机会立刻做出报警提示,显示屏显示某防区出现的报警类型,同时声光报警器发出报警信号,方便安保人员操作与管理。

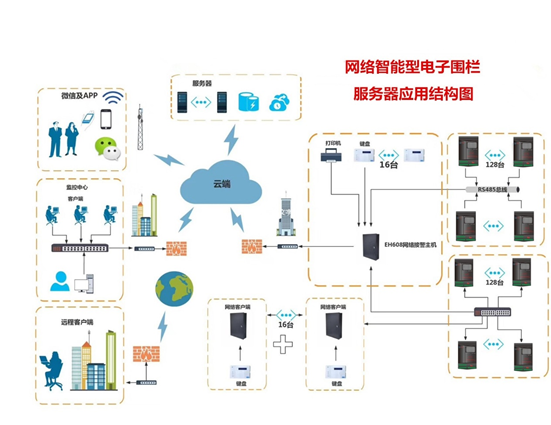

18B2.4.3誉澄系统结构图


2.5 系统功能

Ø  有强大的威慑作用,有效阻退入侵者,防护周界区域,对翻越行为提供及时的报警

Ø  适用性强,抗误报性能较好,防范效果佳

Ø  现场报警阻退入侵者并引起厂内职工注意防范

Ø  系统划区域管理便于报警区域的准确定位

Ø  中心警情提示直观,警号、电子地图等多种报警提示

Ø  联动监控图象报警,联动夜间监控辅助光源

Ø  通过中心实现对前端设备的状态控制

Ø  安全可靠对人体无直接伤害。
